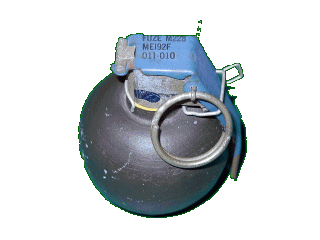

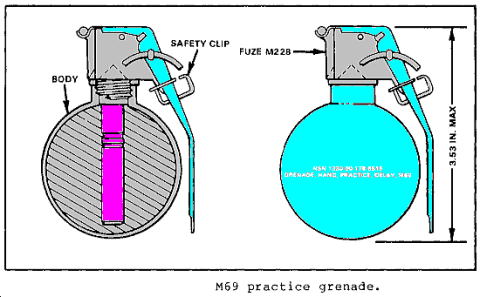

M69 訓練用手榴弾
M69

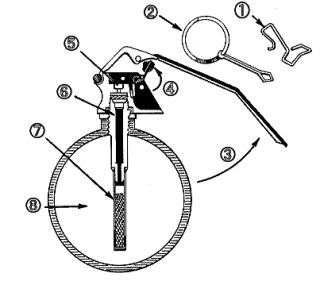

発火手順

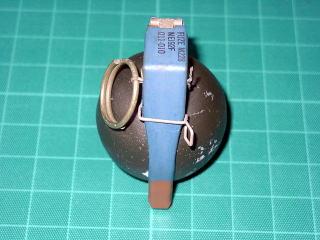

@ SAFETY CLIP を外す

A SAFETY PIN を外すと

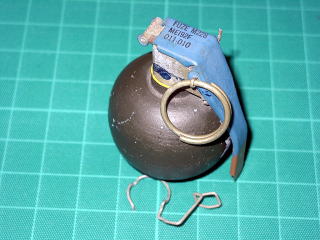

B SAFETY LEVER が跳ね飛ぶ
   と同時に
C STRIKER(撃鉄)がPRIMER(雷管)
   を打撃する
D 打撃されたPRIMER(雷管)が発火し

E 遅延信管が作動を始める

F 遅延信管が作動後数秒で
   DETONATOR(起爆薬)が発火する
G DETONATORの発火により
   本体の火薬が爆発する

H ボン!!

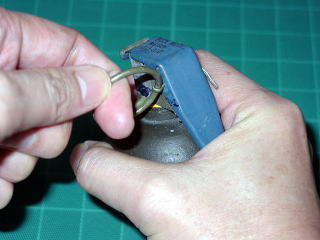

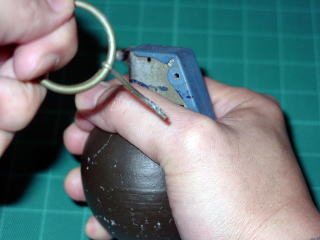

安全ピンを引き抜く

結構力がいる

ピンを抜いたら投げるだけ!

力を緩めると SAFETY LEVERが跳ねあがり

STRIKER が PRIMER を叩いてしまう

イコール発火

発火後、4〜5秒で爆発

M69はチョット大きな音がするだけ?

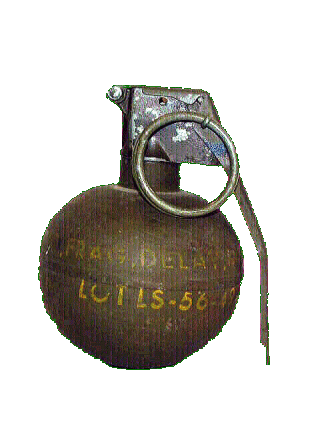

M67
